拖链G35 | GF35系列
节距P：61mm
内高hi：35mm
内宽Bi：50-300mm
链节/m=17节(1037mm)
拖链G35为开放式，GF35为封闭式
产品系列: 拖链G35系列
- 产品描述
-

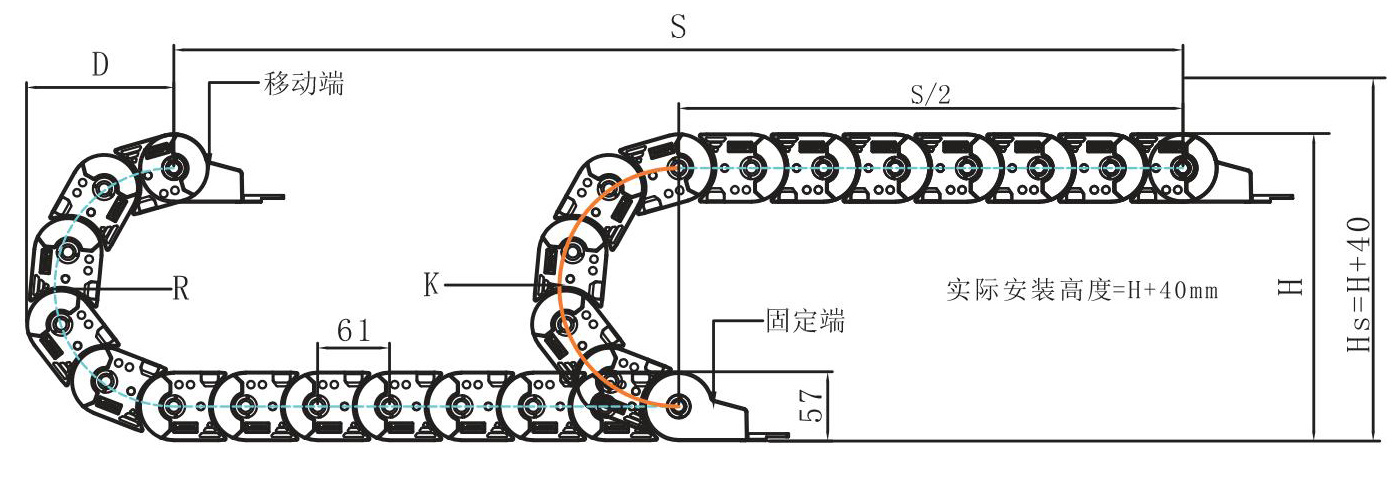

▍G35系列：概览

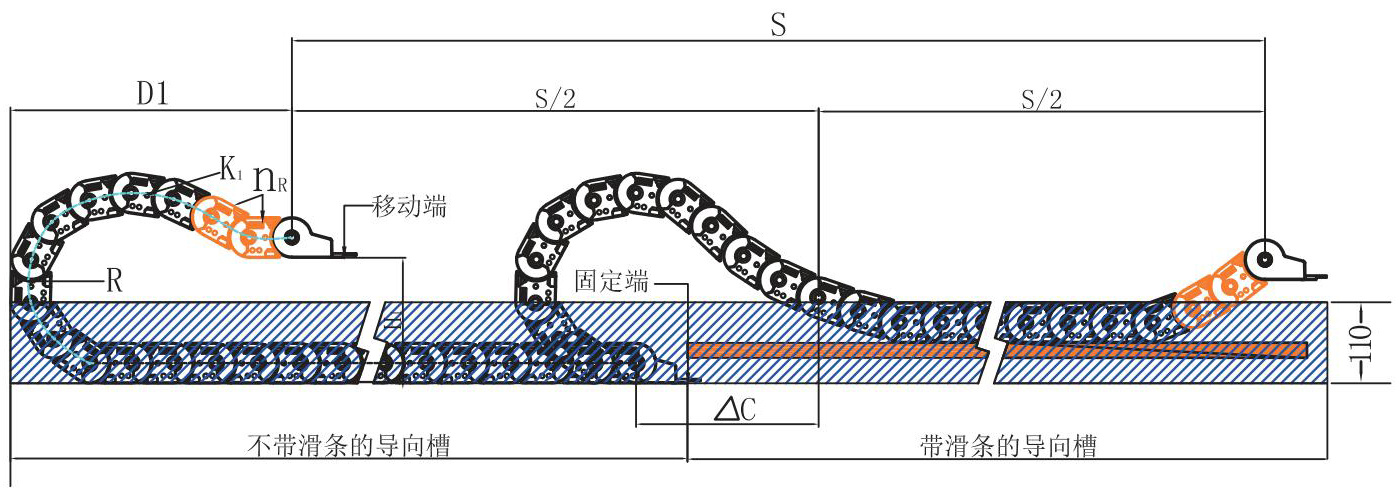

架空应用 | 短行程 | Lk=S/2+K
滑行应用 | 长行程 | Lk=S/2+K₁
节距P：61mm
内高hi：35mm
内宽Bi：50-300mm

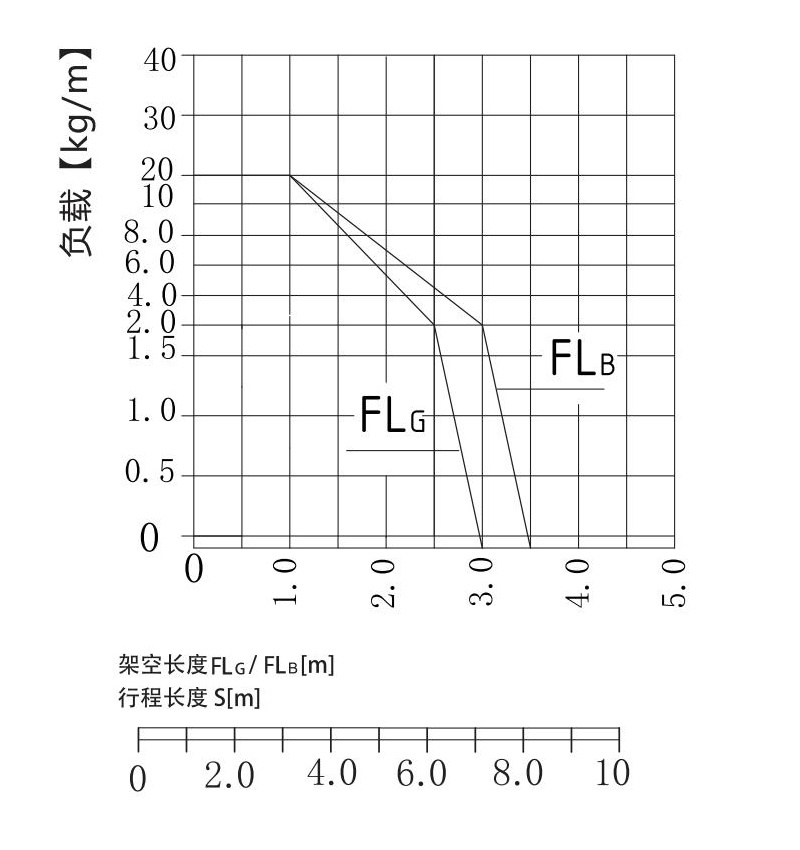

链节/m=17节(1037mm)架空-负载图
R
H
Hs
D
K
H1
D1
K₁
∆C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
75
207
247
190
360
153
186
360
-
-
100
257
297
215
440
165
325
514
140
2
125
307
347
240
515
165
465
738
255
2
150
357
397
265
595
165
510
850
280
3
175
407
447
290
675
165
600
1018
340
3
200
457
497
315
755
165
780
1242
490
3
225
507
547
340
830
165
920
1466
610
3
250
557
597
365
910
165
950
1578
620
4
300
657
697
415
1065
165
1270
2026
890
4
▍技术参数
架空长度 ≤3.5m 速度/加速度FLG ≤10[m/s]/50[m/s²] 滑行距离 ≤200m 速度/加速度FLa ≤3[m/s]/6[m/s²] 垂直悬挂 ≤80m 滑行速度/加速度 ≤5[m/s]/30[m/s²] 垂直站立 ≤5m 允许温度 -40℃~120℃ 侧向架空 ≤1.5m 阻燃等级 UI94 HB ▍G35系列：产品规格

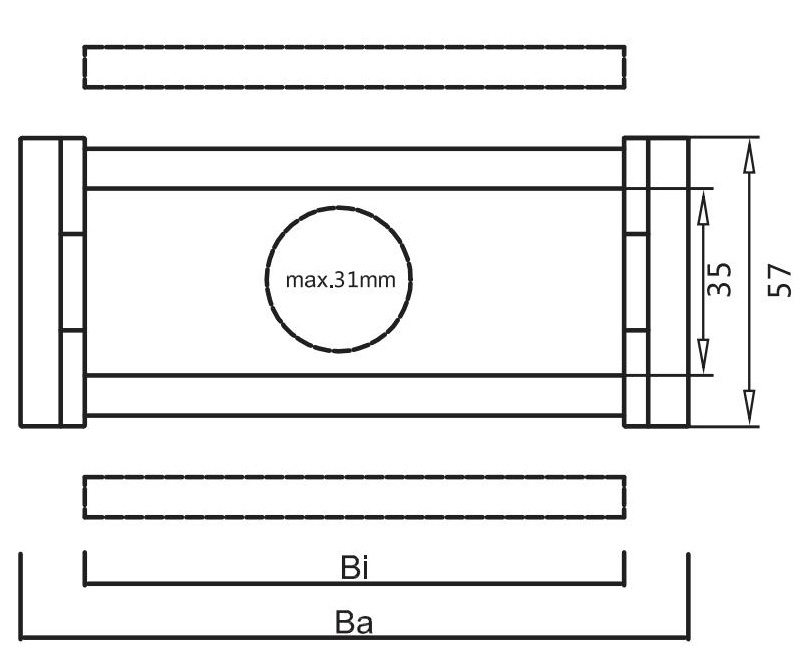

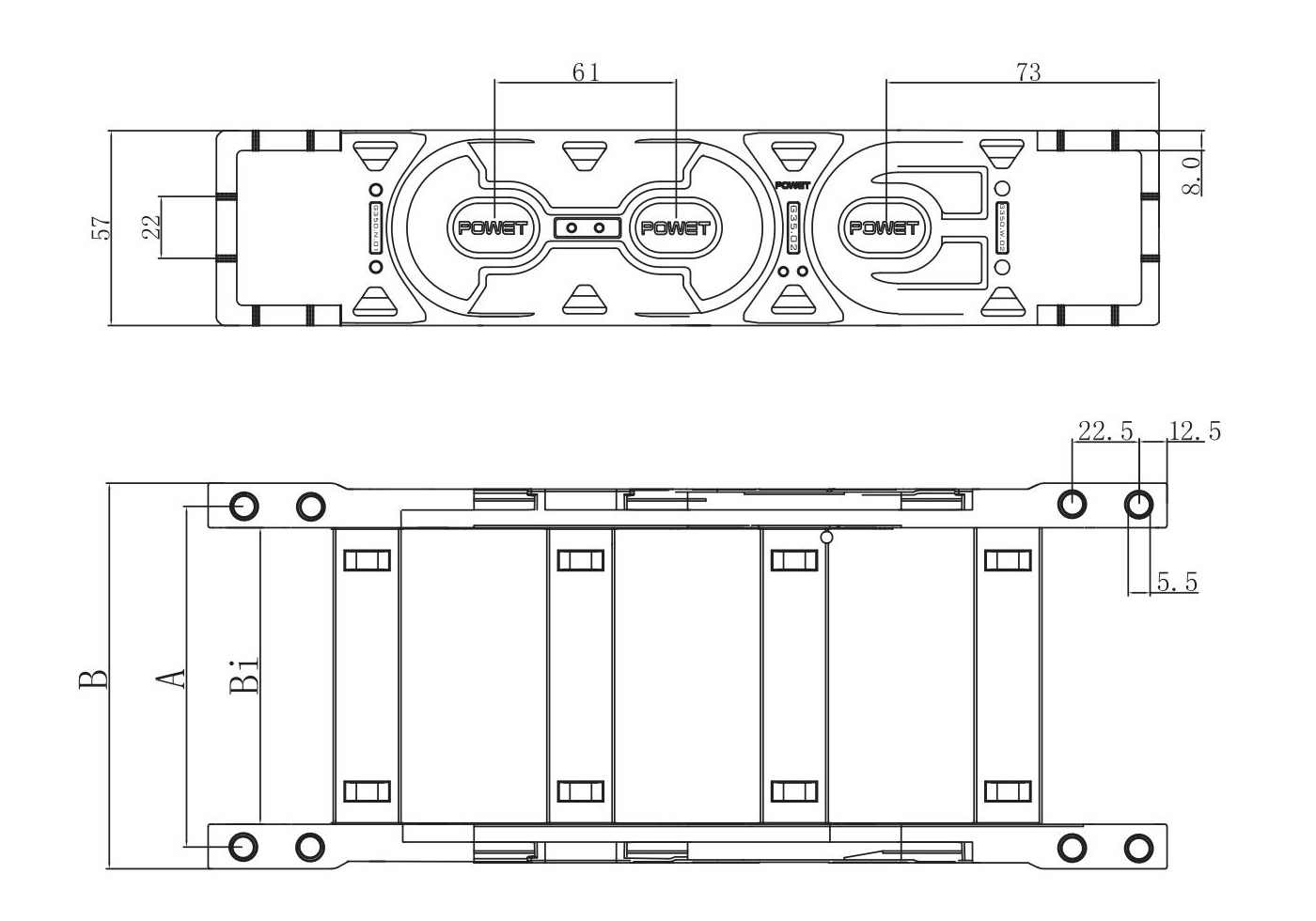

G35- 开放式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
G35.50.R
50
76
75
100
125
150
175
200
225
250
300
G35.75.R
75
101
75
100
125
150
175
200
225
250
300
G35.100.R
100
126
75
100
125
150
175
200
225
250
300
G35.125.R
125
151
75
100
125
150
175
200
225
250
300
G35.150.R
150
176
75
100
125
150
175
200
225
250
300
G35.175.R
175
201
75
100
125
150
175
200
225
250
300
G35.200.R
200
226
75
100
125
150
175
200
225
250
300
G35.250.R
250
276
75
100
125
150
175
200
225
250
300
G35.275.R
275
301
75
100
125
150
175
200
225
250
300
G35.300.R
300
326
75
100
125
150
175
200
225
250
300

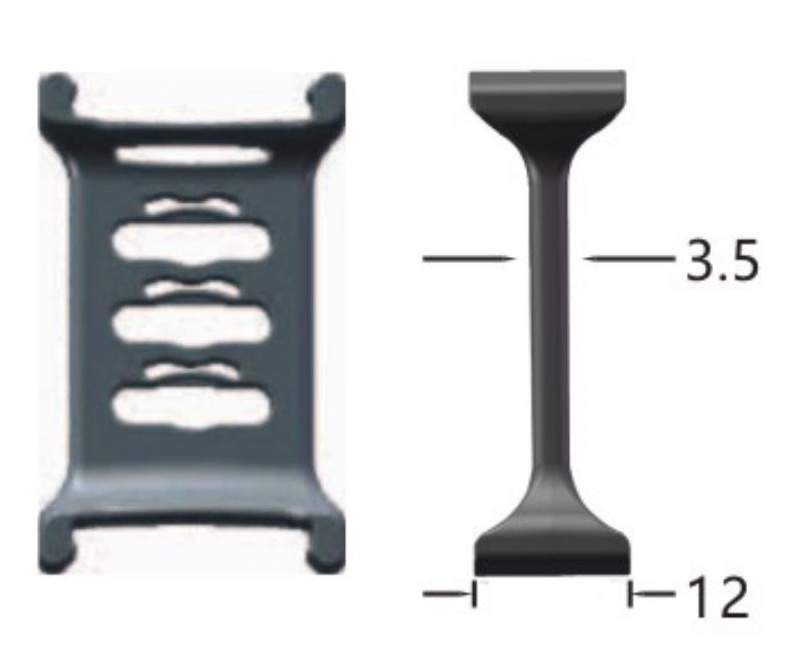

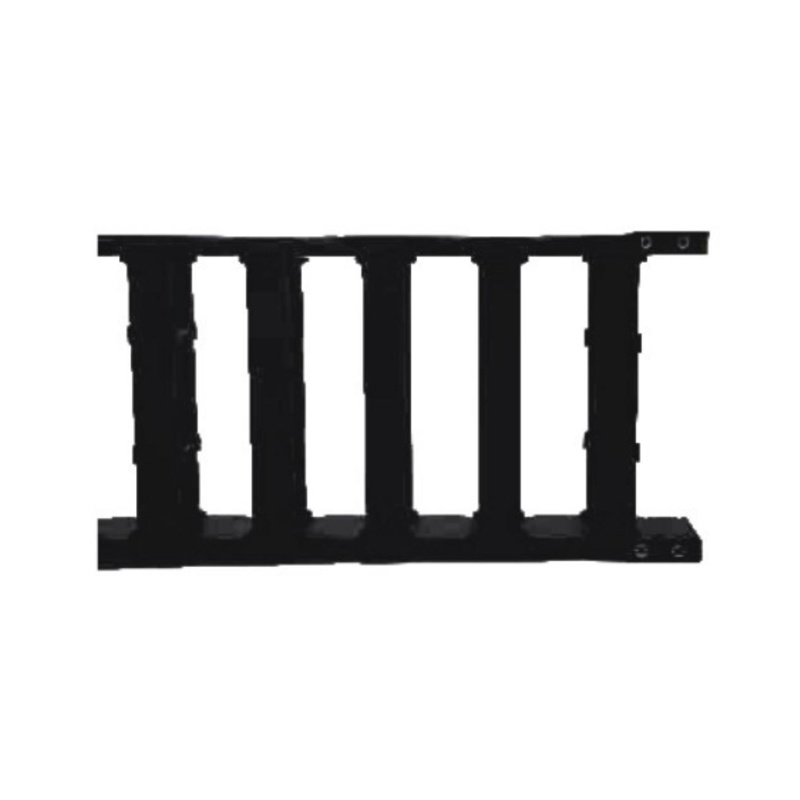

竖向分隔 G35.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
固定式竖向分隔 G35.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动

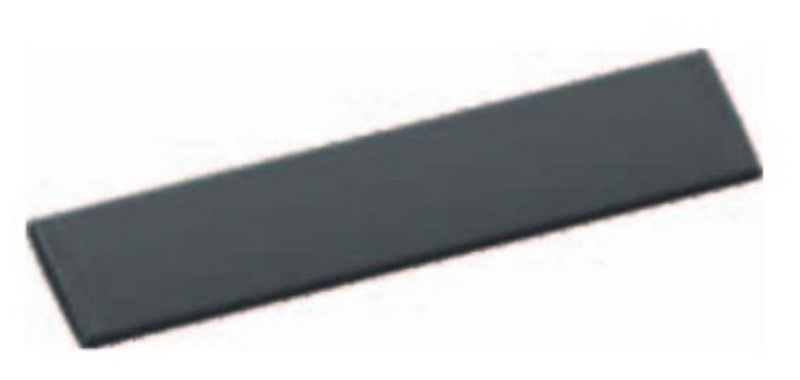

■ 宽基角、可靠地安装在横杆上横向分隔

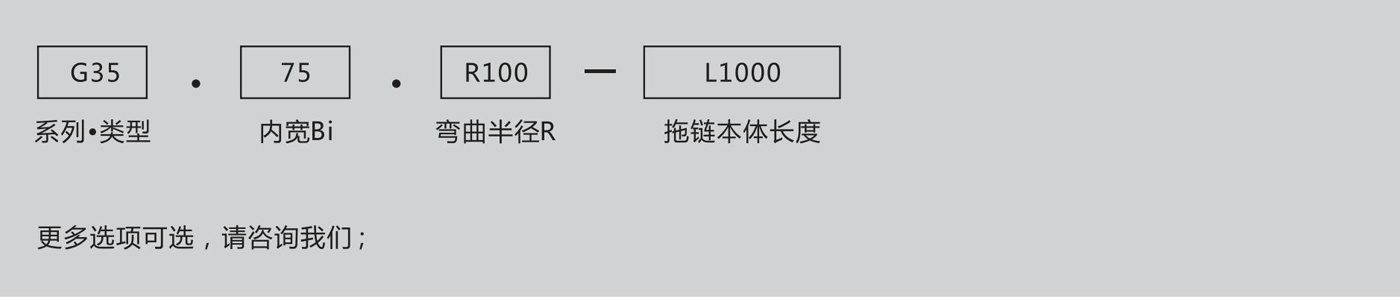

订购示例：GH35.L
▍拖链订购示例
▍G35系列：接头

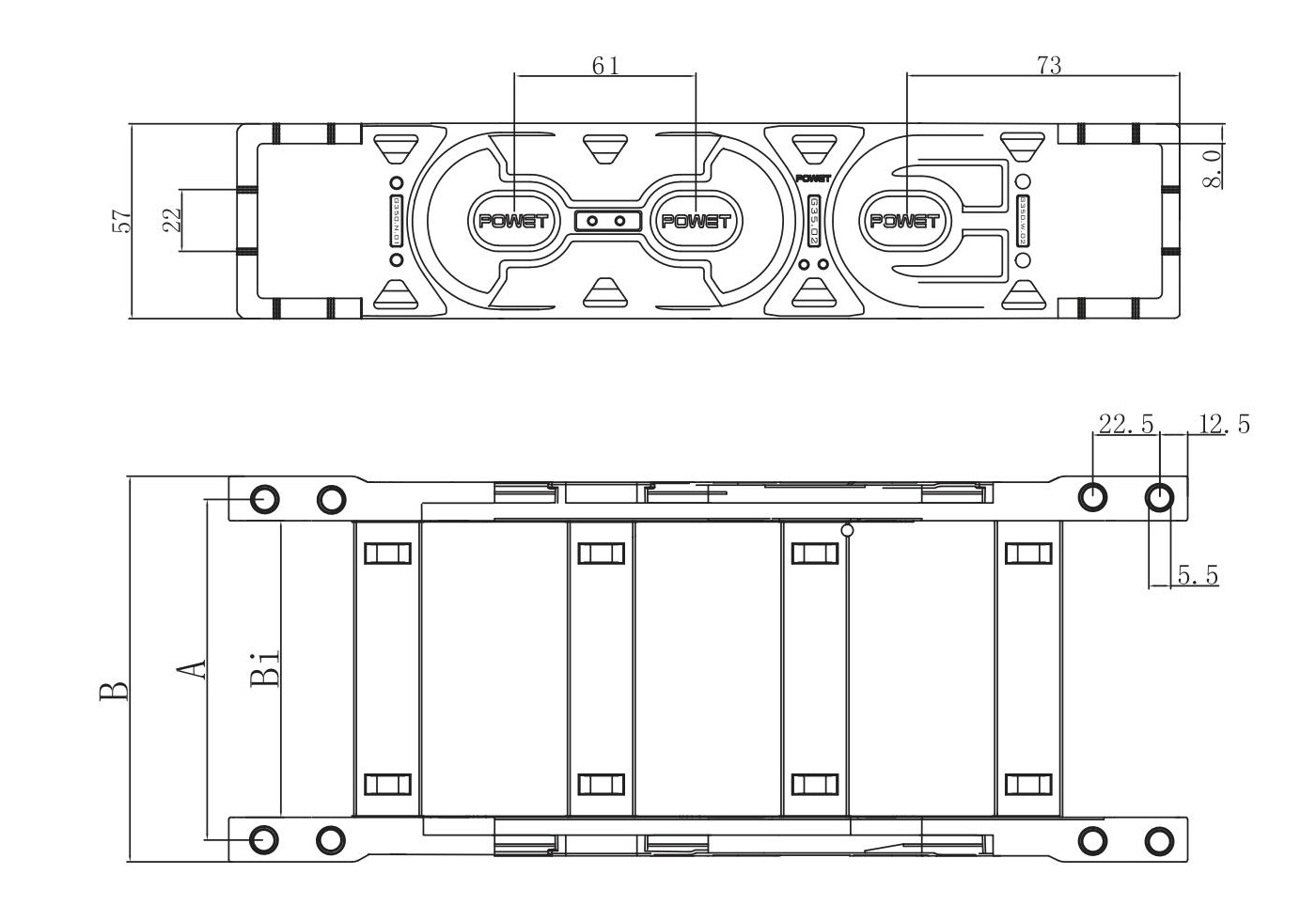

接头- 开放式
■ 适用于G35系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动式接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
G350.050.A
G350.050.A.Z
G351.050.A
G351.050.A.Z
64
76
75
G350.075.A
G350.075.A.Z
G351.075.A
G351.075.A.Z
89
101
100
G350.100.A
G350.100.A.Z
G351.100.A
G351.100.A.Z
114
126
125
G350.125.A
G350.125.A.Z
G351.125.A
G351.125.A.Z
139
151
150
G350.150.A
G350.150.A.Z
G351.150.A
G351.150.A.Z
164
176
175
G350.175.A
G350.175.A.Z
G351.175.A
G351.175.A.Z
189
201
200
G350.200.A
G350.200.A.Z
G351.200.A
G351.200.A.Z
214
226
250
G350.250.A
G350.250.A.Z
G351.250.A
G351.250.A.Z
264
276
275
G350.275.A
G350.275.A.Z
G351.275.A
G351.275.A.Z
289
301
300
G350.300.A
G350.300.A.Z
G351.300.A
G351.300.A.Z
314
326

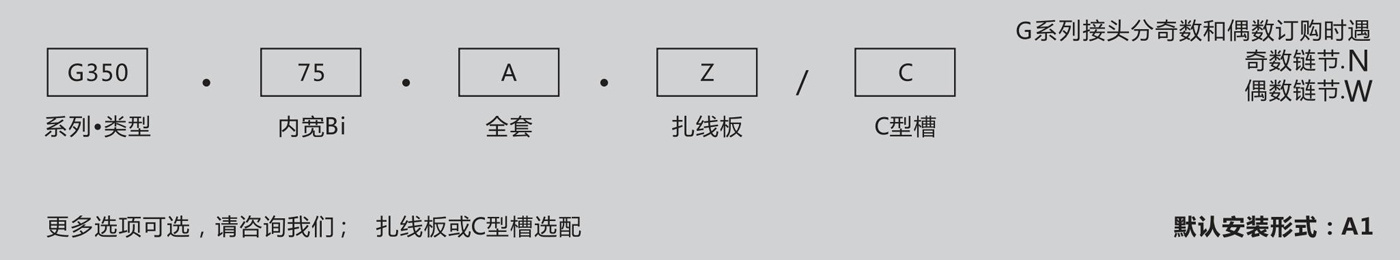

▍接头订购示例
▍GF35系列：产品规格

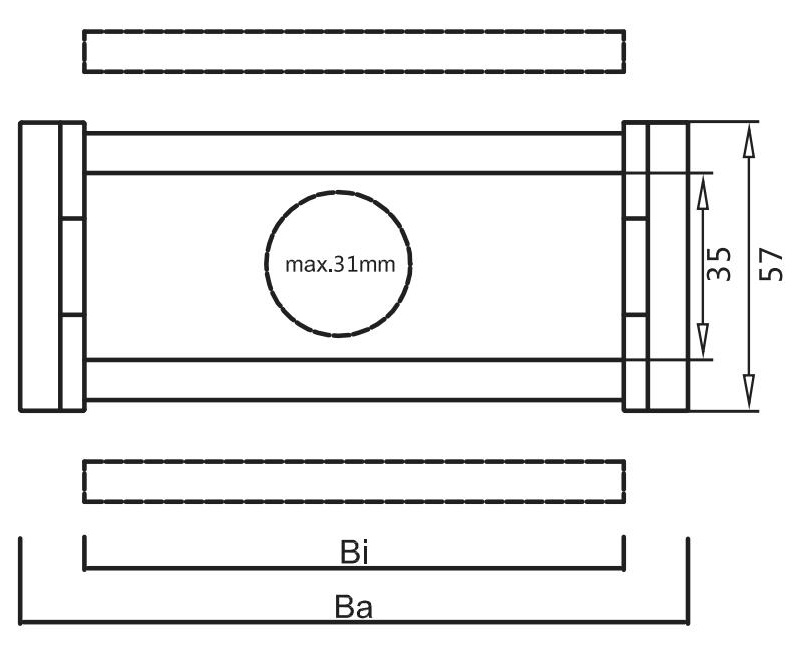

GF35- 封闭式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
GF35.50.R
50
76
100
125
150
175
200
225
300
-
-
GF35.75.R
75
101
100
125
150
175
200
225
300
-
-
GF35.100.R
100
126
100
125
150
175
200
225
300
-
-
GF35.125.R
125
151
100
125
150
175
200
225
300
-
-
GF35.150.R
150
176
100
125
150
175
200
225
300
-
-
*GF35.175.R
175
201
100
125
150
175
200
225
300
-
-
*GF35.200.R
200
226
100
125
150
175
200
225
300
-
-

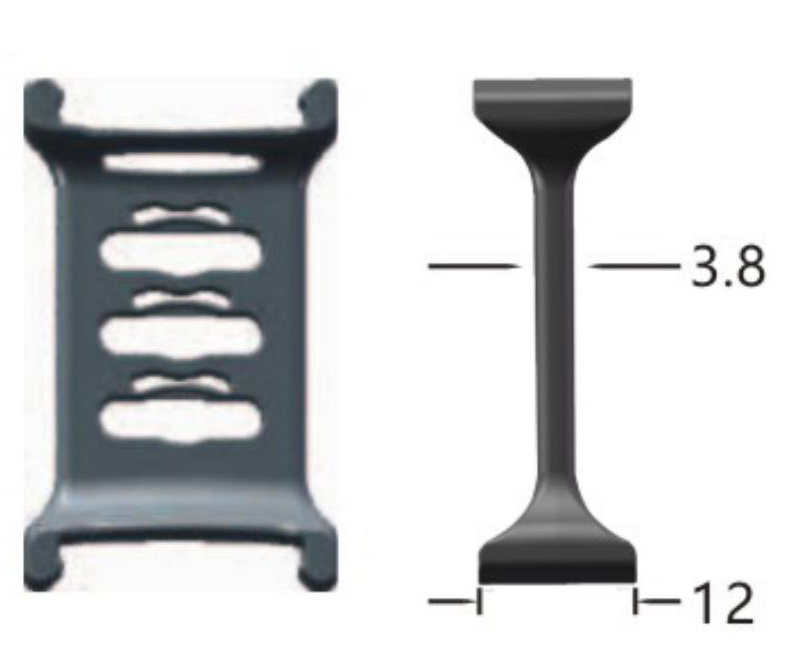

竖向分隔 G35.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上
固定式竖向分隔 G35.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上横向分隔

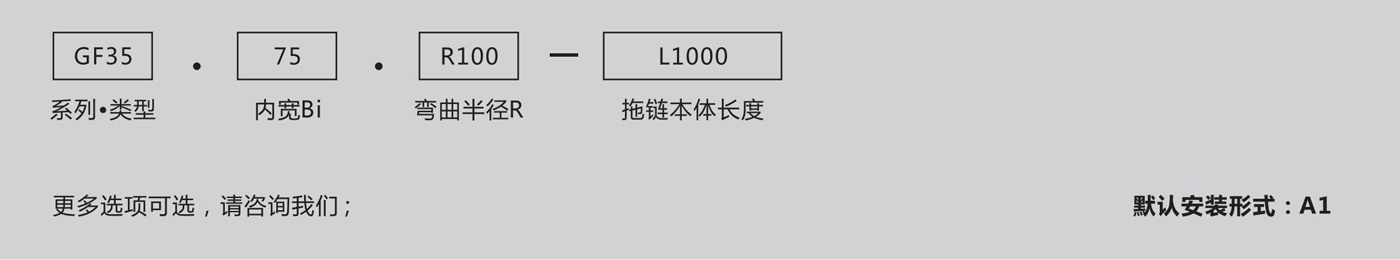

订购示例：GH35.L
▍拖链订购示例
▍GF35系列：接头
接头- 封闭式
■ 适用用于GF35系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能：
活动式接头- 推荐用于架空和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
GF350.050.A
GF350.050.A.Z
GF351.050.A
GF351.050.A.Z
64
76
75
GF350.075.A
GF350.075.A.Z
GF351.075.A
GF351.075.A.Z
89
101
100
GF350.100.A
GF350.100.A.Z
GF351.100.A
GF351.100.A.Z
114
126
125
GF350.125.A
GF350.125.A.Z
GF351.125.A
GF351.125.A.Z
139
151
150
GF350.150.A
GF350.150.A.Z
GF351.150.A
GF351.150.A.Z
164
176
* 175
GF350.175.A
GF350.175.A.Z
GF351.175.A
GF351.175.A.Z
189
201
* 200
GF350.200.A
GF350.200.A.Z
GF351.200.A
GF351.200.A.Z
214
226
▍接头订购示例
