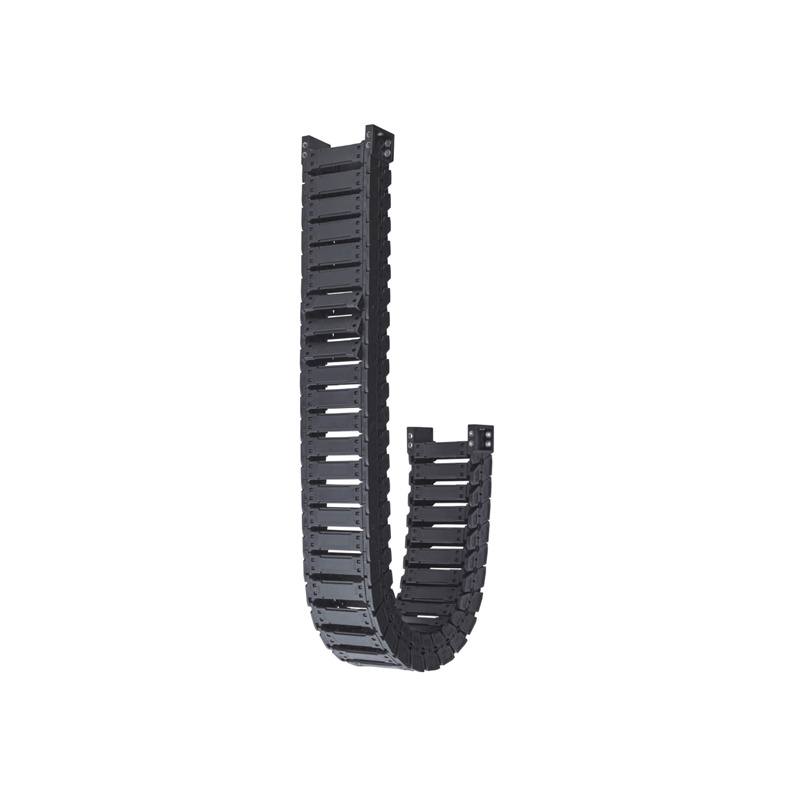

静音拖链H50系列
内高：50mm
内宽：25-175mm
节距：30.3mm/链节
链节/m=33(1000mm)
产品系列: 静音拖链H50系列
- 产品描述
-

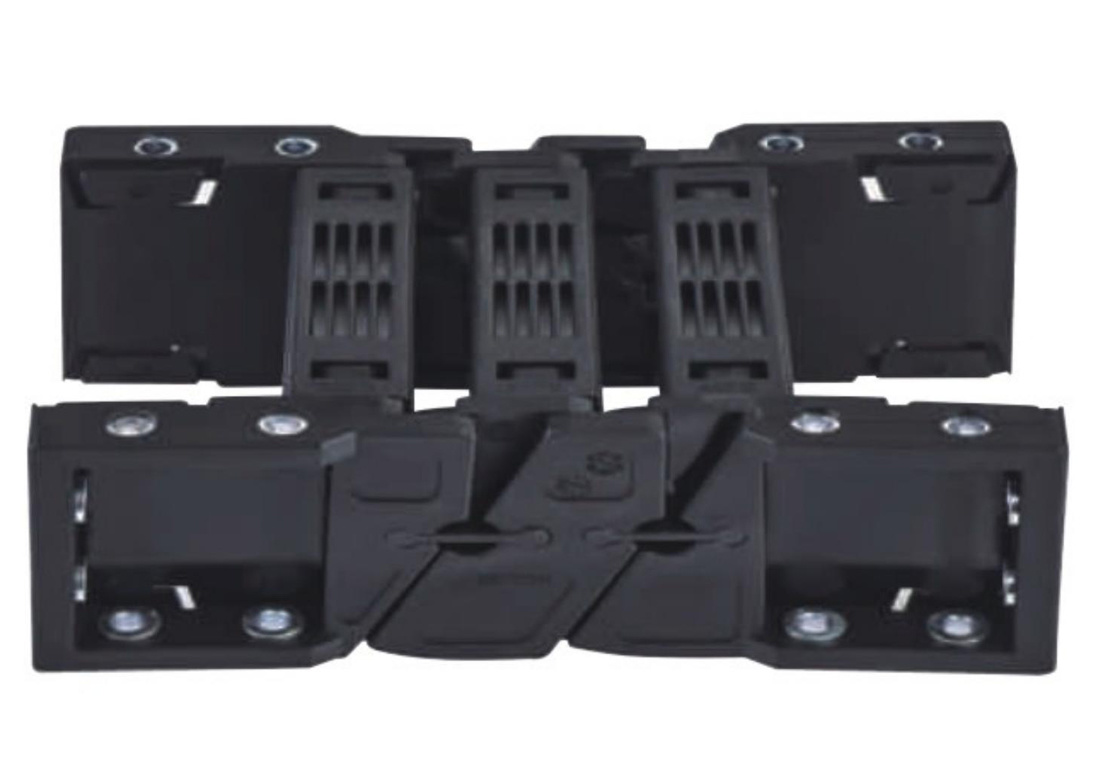

▍H50系列：静音拖链
内高：50mm
内宽：25-175mm
节距：30.3mm/链节
链节/m=33(1000mm)架空应用|短行程

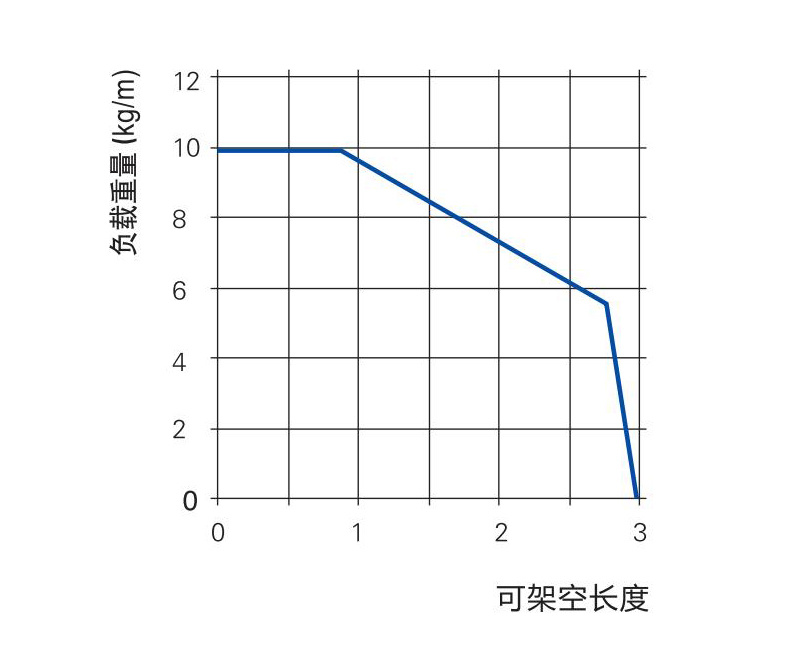

架空-负载图

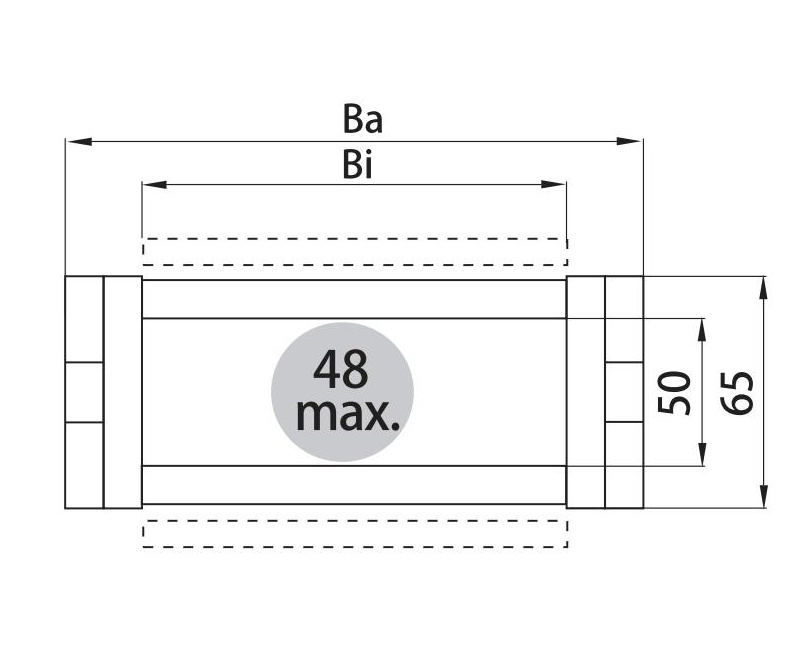

拖链代码
Bi
Ba
R
重量
mm
mm
mm
mm
mm
mm
mm
mm
kg/m
H50.040.R
40
64
075
100
150
175
200
-
≈1.50
H50.050.R
50
74
075
100
150
175
200
-
≈1.55
H50.060.R
60
84
075
100
150
175
200
-
≈1.60
H50.070.R
70
94
075
100
150
175
200
-
≈1.65
H50.075.R
75
99
075
100
150
175
200
-
≈1.70
H50.087.R
87
111
075
100
150
175
200
-
≈1.75
H50.100.R
100
124
075
100
150
175
200
-
≈1.80
H50.125.R
125
149
075
100
150
175
200
-
≈1.85
H50.150.R
150
174
075
100
150
175
200
-
≈1.90
H50.175.R
175
199
075
100
150
175
200
-
≈1.95

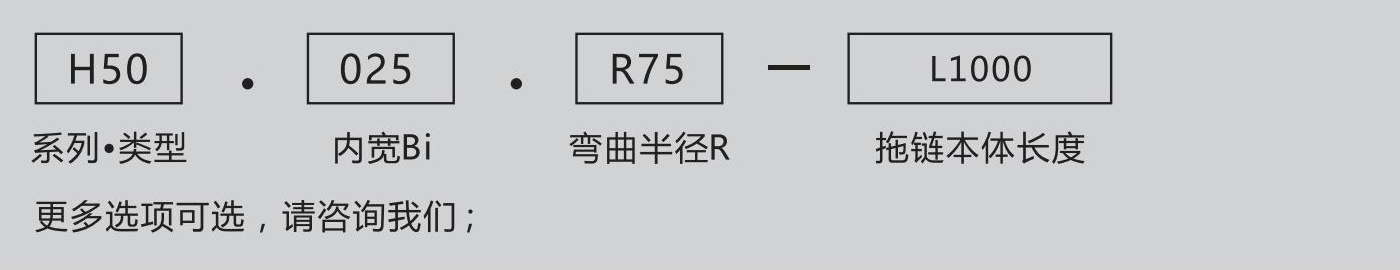

▍拖链订购示例

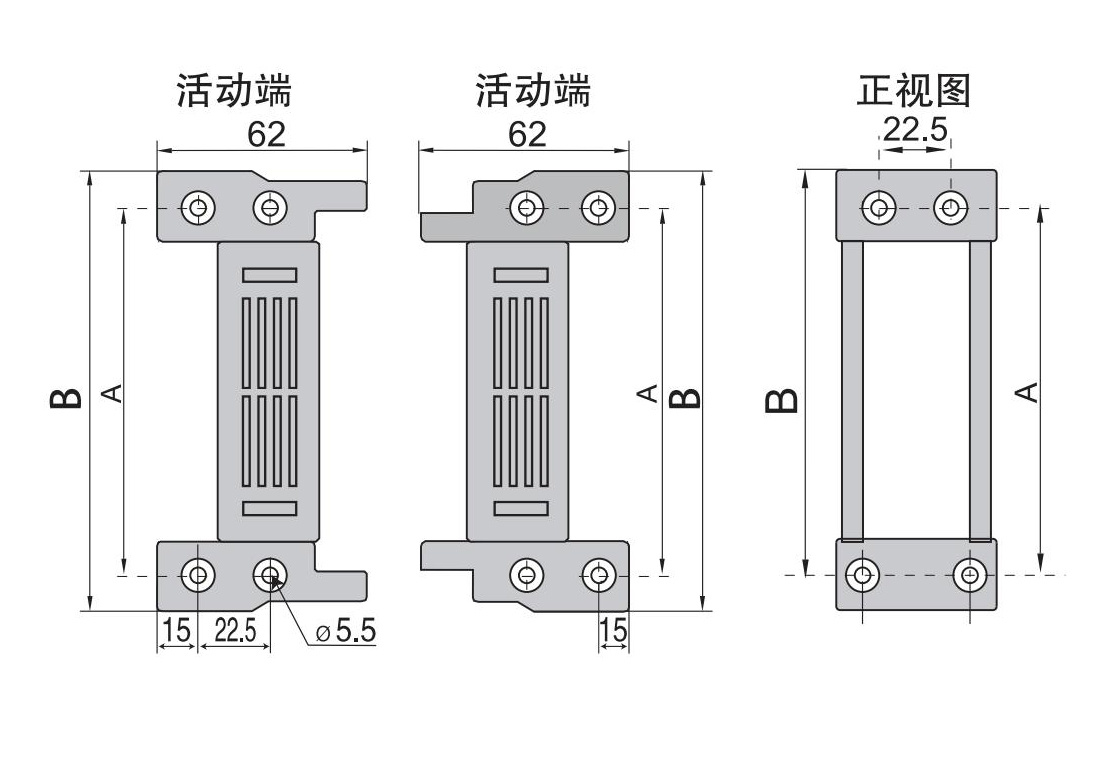

▍H50系列：接头
H50系列 接头参数
内宽
接头代码
接头代码
A
B
重量
mm
不带扎线板
带扎线板
(mm)
(mm)
g/set
40
H500.40.A1
H500.40.A1.Z
56
70
170
50
H500.50.A1
H500.50.A1.Z
66
80
172
60
H500.60.A1
H500.60.A1.Z
76
90
174
70
H500.70.A1
H500.70.A1.Z
86
100
178
75
H500.75.A1
H500.75.A1.Z
91
105
180
87
H500.87.A1
H500.87.A1.Z
103
117
182
100
H500.100.A1
H500.100.A1.Z
116
130
184
125
H500.125.A1
H500.125.A1.Z
141
155
186
150
H500.150.A1
H500.150.A1.Z
166
180
188
175
H500.175.A1
H500.175.A1.Z
191
205
190

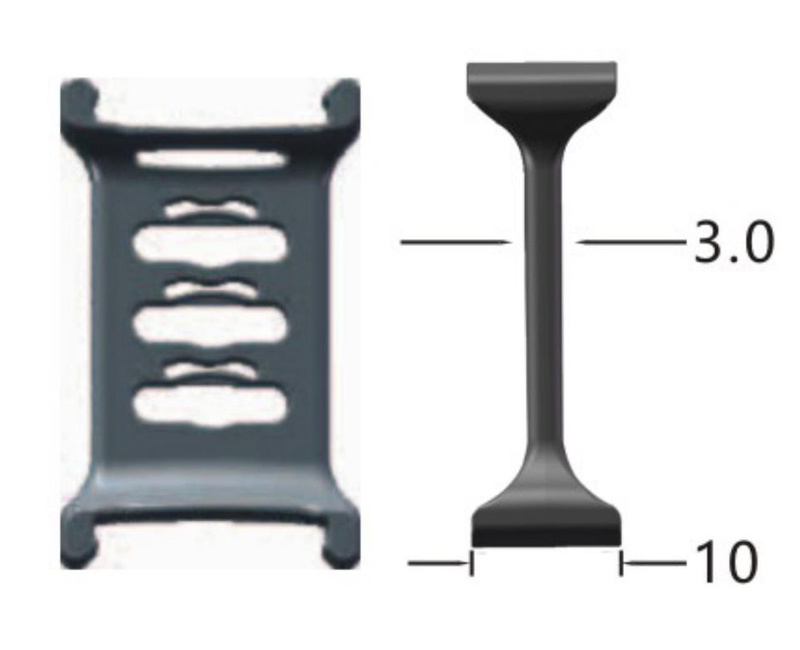

竖向分隔 H50.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置■ 宽基角、可靠地安装在横杆上

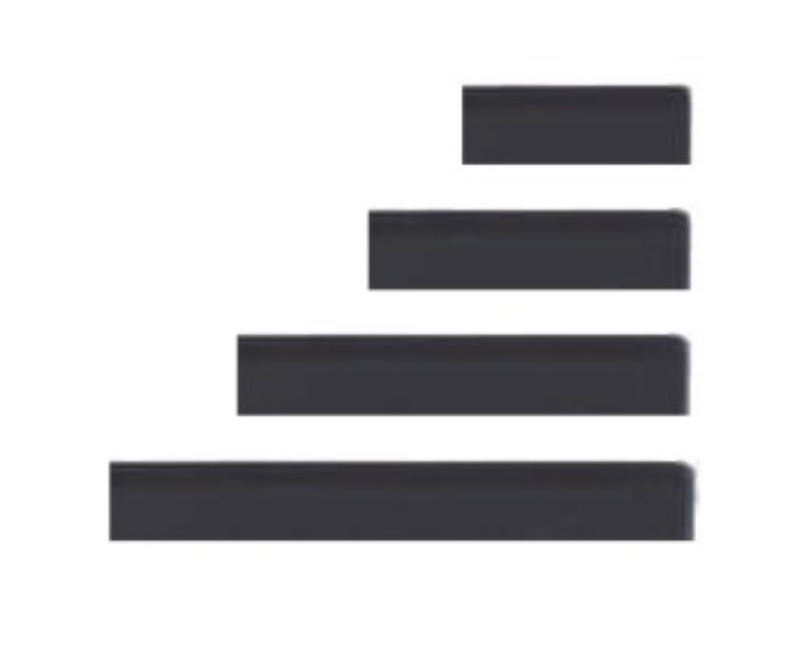

内部横隔片
长 度[mm]
散件代码
长 度[mm]
散件代码
40
H50-40
75
H50-075
50
H50-50
87
H50-085
60
H50-60
100
H50-100
70
H50-70
125
H50-125

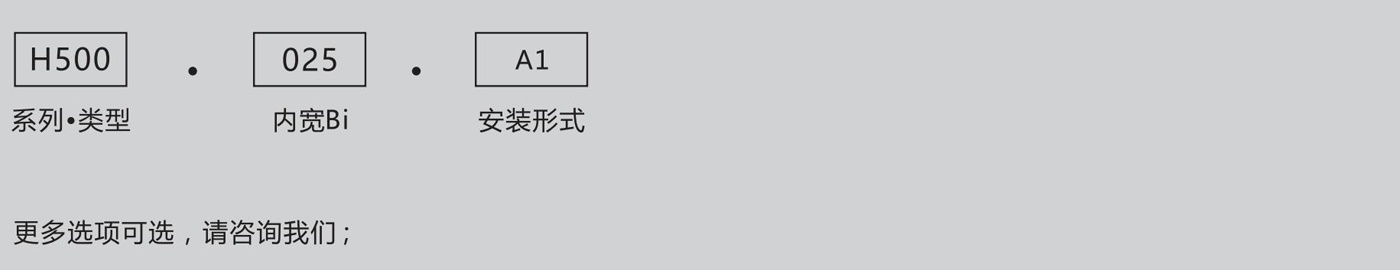

▍接头订购示例
