节距P:33.3mm
内高hi:21mm
内宽Bi:15-125mm
链节/m=30节(999mm)
产品系列: 拖链E21系列
▍E21系列:概览

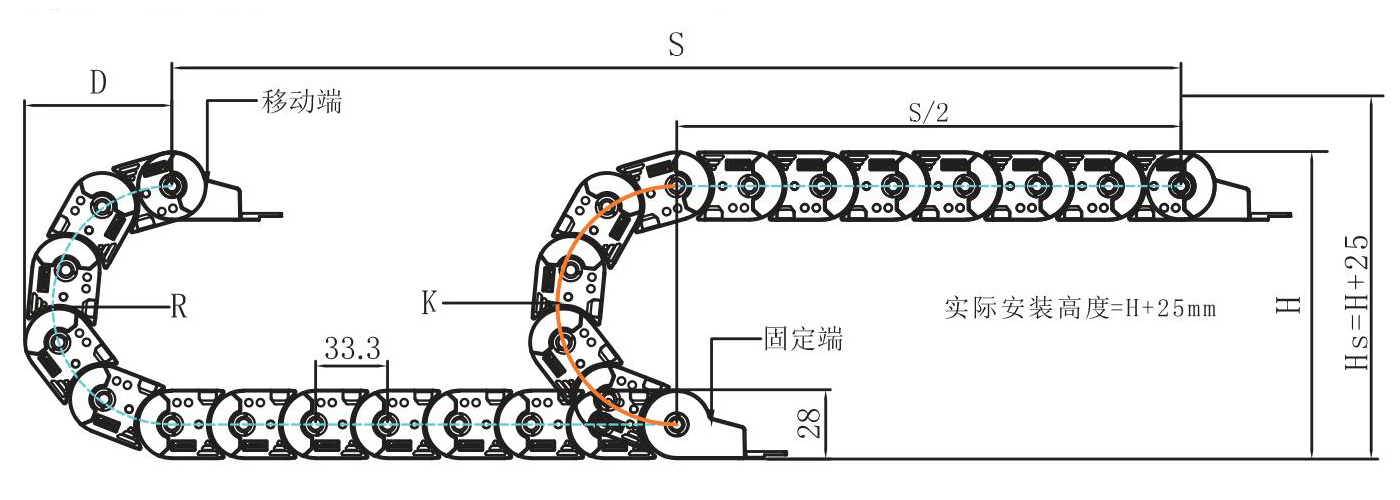

架空应用 | 短行程 | Lk=S/2+K

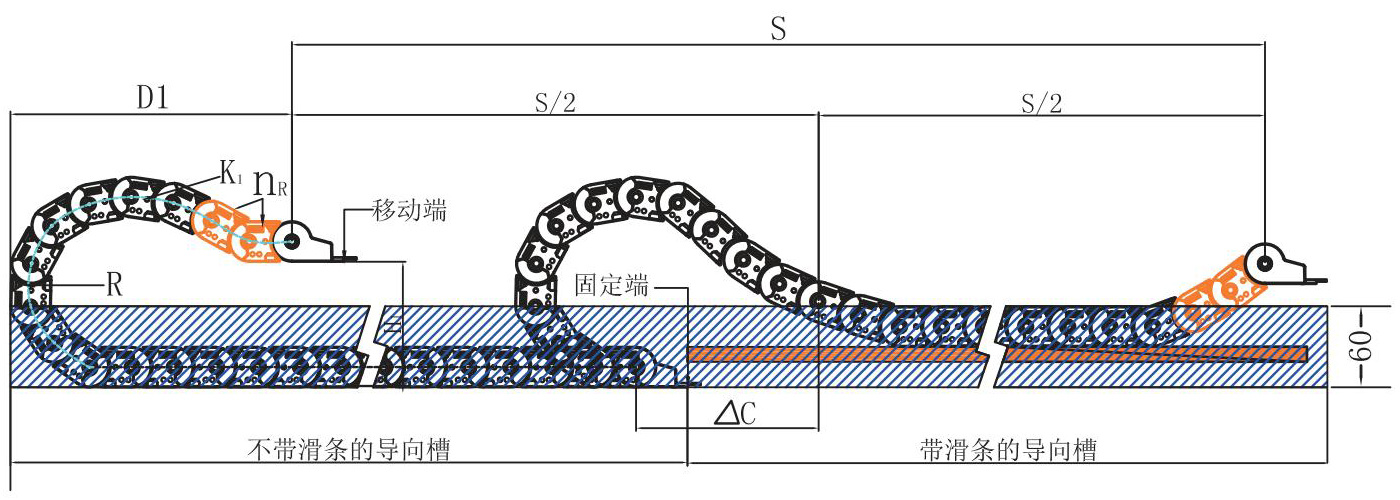

滑行应用 | 长行程 | Lk=S/2+K₁
节距P:33.3mm
内高hi:21mm
内宽Bi:15-125mm
链节/m=30节(999mm)

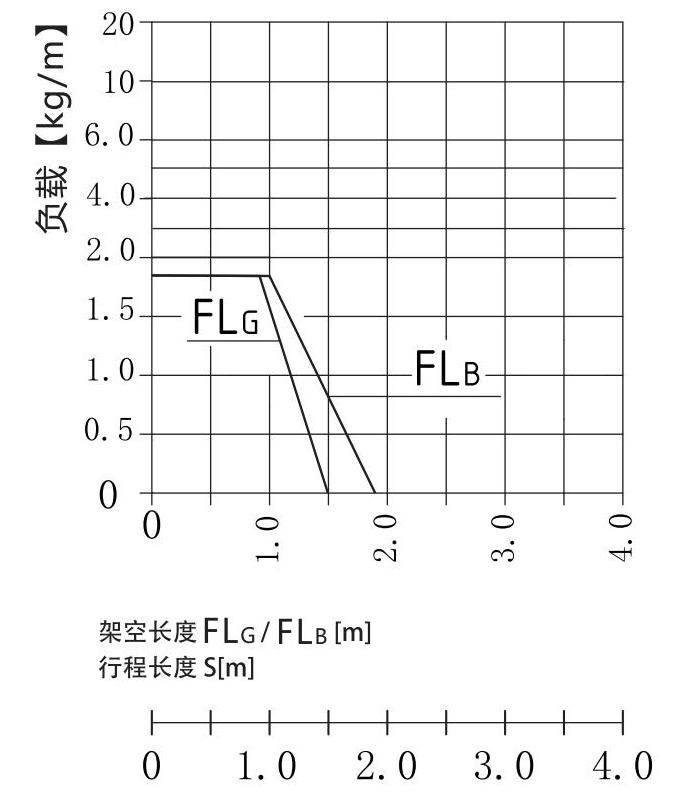

架空-负载图
R |
H |
Hs |
D |
K |
H₁ |
D1 |
K1 |
∆C |
NR |
mm |
mn |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
35 |
98 |
123 |
99 |
180 |
70 |
99 |
180 |
- |
- |
38 |
104 |
129 |
102 |
190 |
76 |
102 |
190 |
- |
- |
48 |
124 |
149 |
112 |
220 |
96 |
112 |
220 |
- | - |
75 |
178 |
203 |
139 |
305 |
84 |
280 |
430 |
150 |
2 |
100 |
228 |
253 |
164 |
385 |
84 |
350 |
600 |
200 |
3 |
125 |
278 |
303 |
189 |
460 |
84 |
510 |
800 |
335 |
3 |
145 |
318 |
353 |
209 |
530 |
84 |
620 |
940 |
420 |
3 |
180 |
388 |
413 |
244 |
635 |
84 |
770 |
1235 |
540 |
4 |
▍技术参数
架空长度 | ≤1.75m | 速度/加速度FLG | ≤10[m/s]/50[m/s²] |
滑行距离 | ≤75m | 速度/加速度FLa | ≤3[m/s]/6[m/s²] |
垂直悬挂 | ≤20m | 滑行速度/加速度 | ≤4[m/s]/20[m/s²] |
垂直站立 | ≤2.0m | 允许温度 | -40℃~120℃ |
侧向架空 | ≤0.7m | 阻燃等级 | UI94 HB |

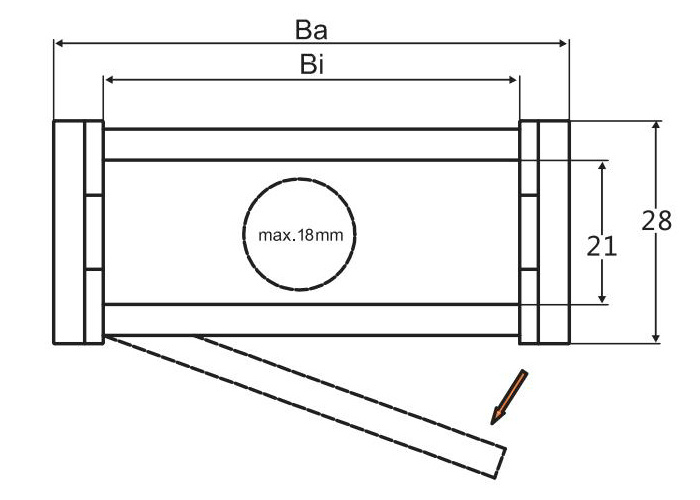

▍E21系列:产品规格

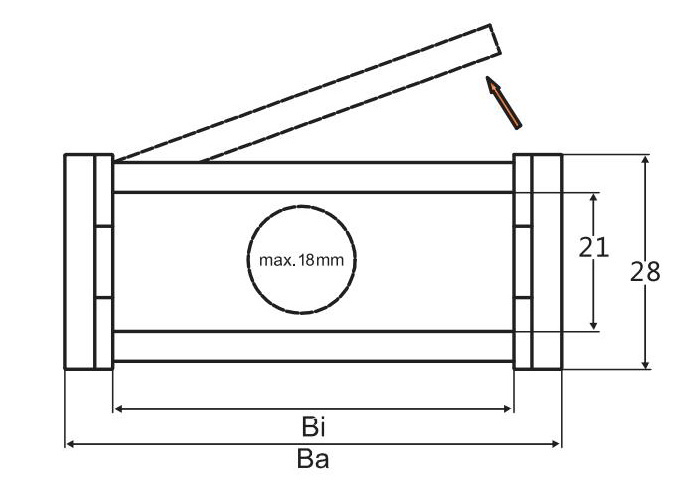

Eu21- 外开盖式
拖链代码 |
Bi |
Ba |
R |
|||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
Eu21.15.R |
15 |
28 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.20.R |
20 |
33 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.25.R |
25 |
38 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.38.R |
38 |
51 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.50.R |
50 |
63 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.68.R |
68 |
81 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.80.R |
80 |
93 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.100.R |
100 |
113 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Eu21.125.R |
125 |
138 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21-内开盖式
拖链代码 |
Bi |
Ba |
R |
|||||||
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
|
Ei21.15.R |
15 |
28 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.20.R |
20 |
33 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.25.R |
25 |
38 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.38.R |
38 |
51 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.50.R |
50 |
63 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.68.R |
68 |
81 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.80.R |
80 |
93 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.100.R |
100 |
113 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |
Ei21.125.R |
125 |
138 |
35 |
38 |
48 |
75 |
100 |
125 |
145 |
180 |

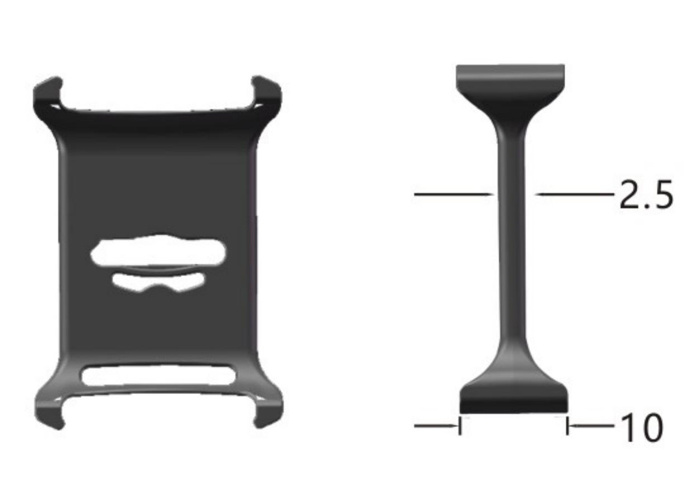

竖向分隔 E21.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上

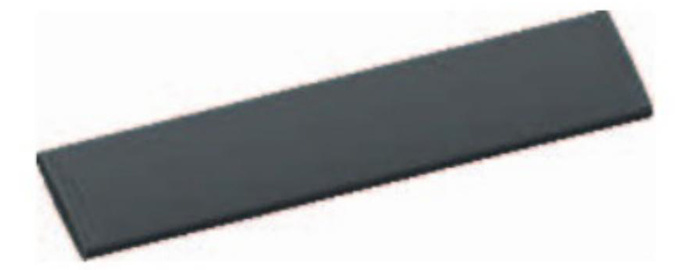

横向分隔
订购示例:EH21-L

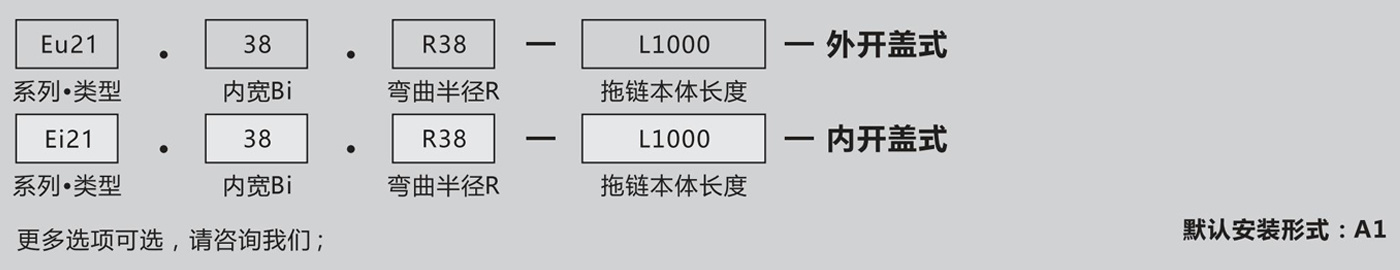

▍拖链订购示例

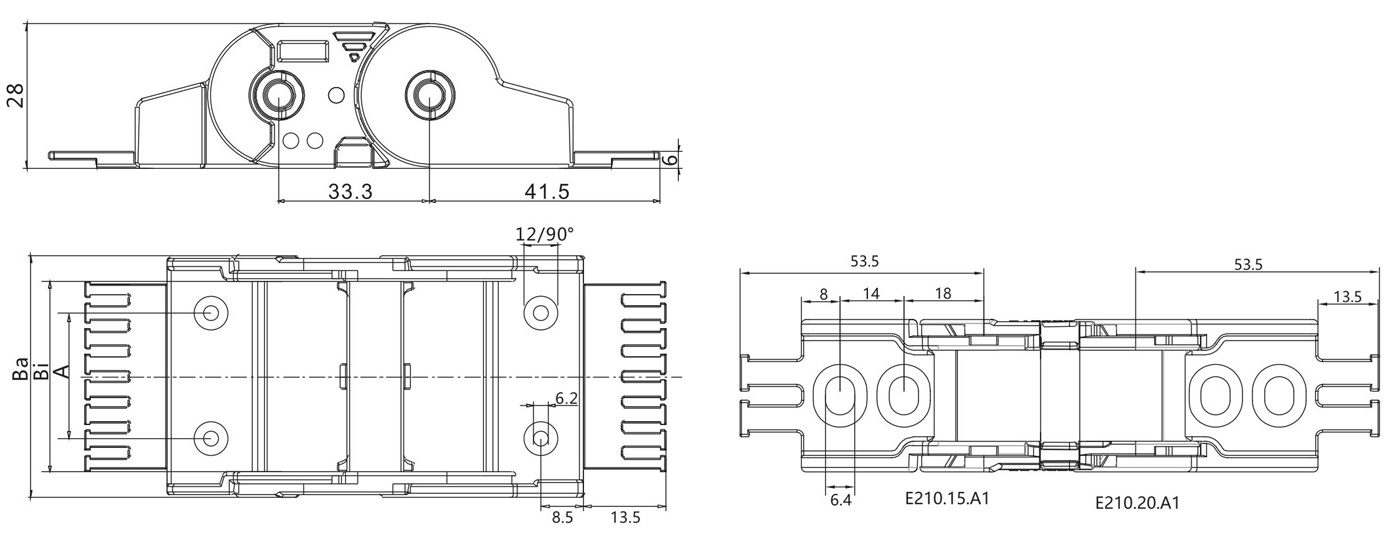

▍E21系列:接头
接头
■ 用于E21系列
■ 可从底部、顶部二个位置固定
■ 活动式(标准)和固定式两种可能
活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽 |
固定式接头代码 |
活动式接头代码 |
A |
B |
扎线板齿数 |
||
mm |
不带扎线版 |
带扎线版 |
不带扎线版 |
带扎线版 |
(mm) |
(mm) |
|
15 |
E210.15.A |
E210.15.A.Z |
E211.15.A |
E211.15.A.Z |
- |
- |
2 |
20 |
E210.20.A |
E210.20.A.Z |
E211.20.A |
E211.20.A.Z |
- |
- |
2 |
25 |
E210.25.A |
E210.25.A.Z |
E211.25.A |
E211.25.A.Z |
13 |
- |
2 |
38 |
E210.38.A |
E210.38.A.Z |
E211.38.A |
E211.38.A.Z |
24 |
- |
3 |
50 |
E210.50.A |
E210.50.A.Z |
E211.50.A |
E211.50.A.Z |
36 |
- |
5 |
68 |
E210.68.A |
E210.68.A.Z |
E211.68.A |
E211.68.A.Z |
54 |
- |
7 |
80 |
E210.80.A |
E210.80.A.Z |
E211.80.A |
E211.80.A.Z |
66 |
- |
8 |
100 |
E210.100.A |
E210.100.A.Z |
E211.100.A |
E211.100.A.Z |
86 |
- |
10 |
125 |
E210.125.A |
E210.125.A.Z |
E211.125.A |
E211.125.A.Z |
111 |
- |
13 |

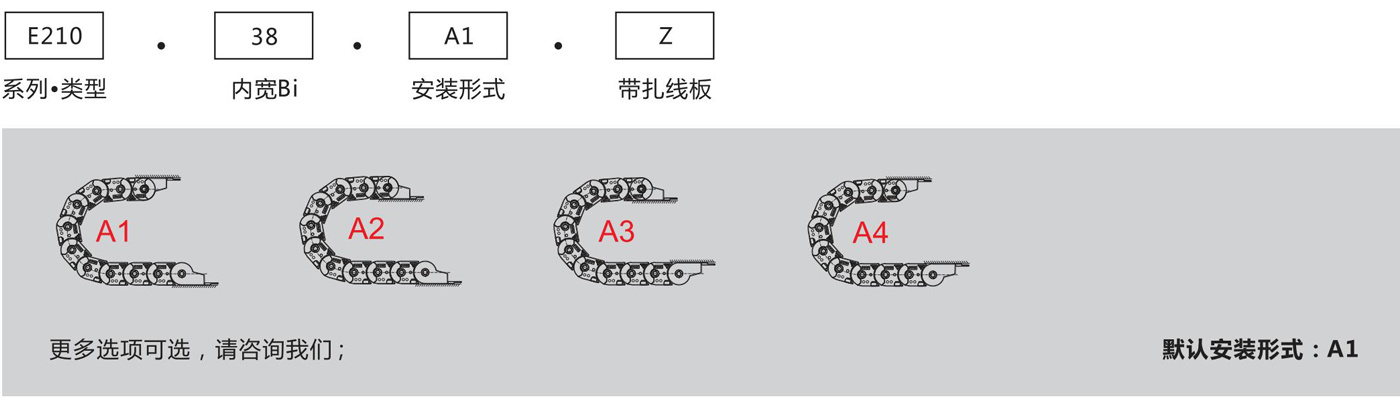

▍接头订购示例
