拖链P35 | PF35系列
节距P：62mm
内高hi：35mm
内宽Bi：75-300mm
链节/m=16节(992mm)
拖链P35为开放式，PF35为封闭式
产品系列: 拖链P35系列
- 产品描述
-
▍P35系列：概览

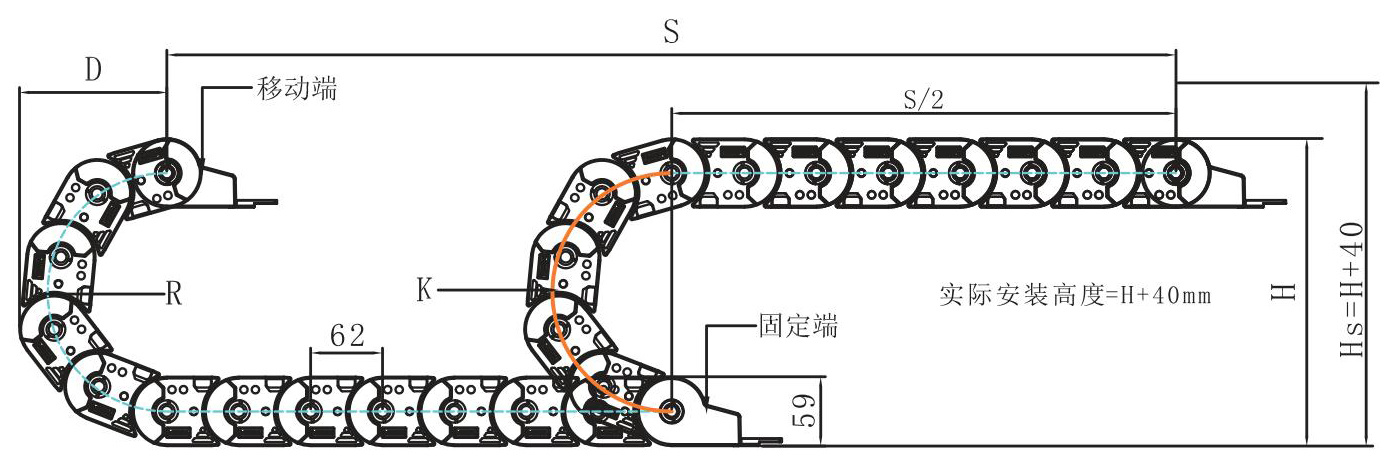

架空应用 | 短行程 | Lk=S/2+K

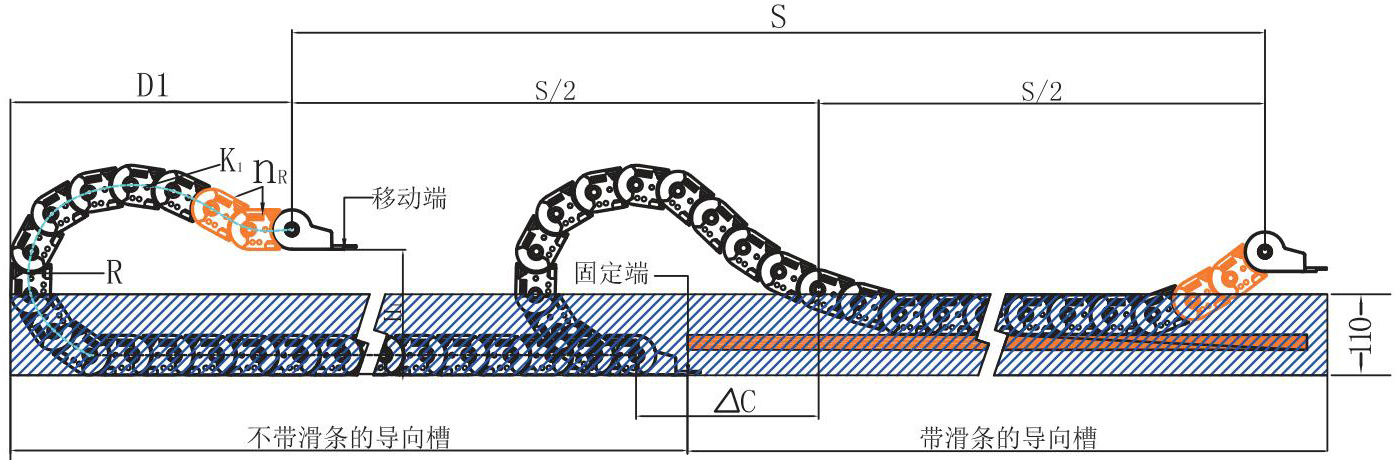

滑行应用 | 长行程 | Lk=S/2+K₁
节距P：62mm
内高hi：35mm
内宽Bi：75-300mm
链节/m=16节(992mm)架空-负载图
R
H
Hs
D
K
H1
D1
K₁
△C
NR
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
75
209
249
190
360
153
186
360
-
-
100
259
299
215
440
165
325
514
140
2
125
309
349
240
515
165
465
738
255
2
150
359
399
265
595
165
510
850
280
3 175
409
449
290
675
165
600
1018
340
3
200
459
499
315
755
165
780
1242
490
3
225
509
549
340
830
165
920
1466
610
3
250
559
599
365
910
165
950
1578
620
4
300
659
699
415
1065
165
1270
2026
890
4
▍技术参数

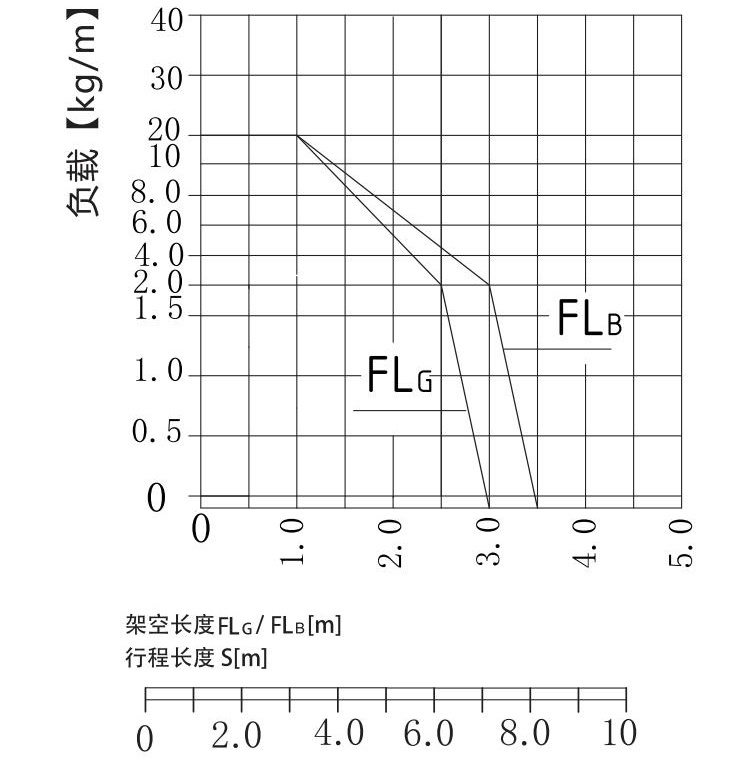

架空长度
≤3.5m
速度/加速度FLG
≤10[m/s]/50[m/s²]
滑行距离
≤200m
速度/加速度FLa
≤3[m/s]/6[m/s²]
垂直悬挂
≤80m
滑行速度/加速度
≤5[m/s]/30[m/s²]
垂直站立
≤5m
允许温度
-40℃~120℃
侧向架空
≤1.5m
阻燃等级
UI94 HB

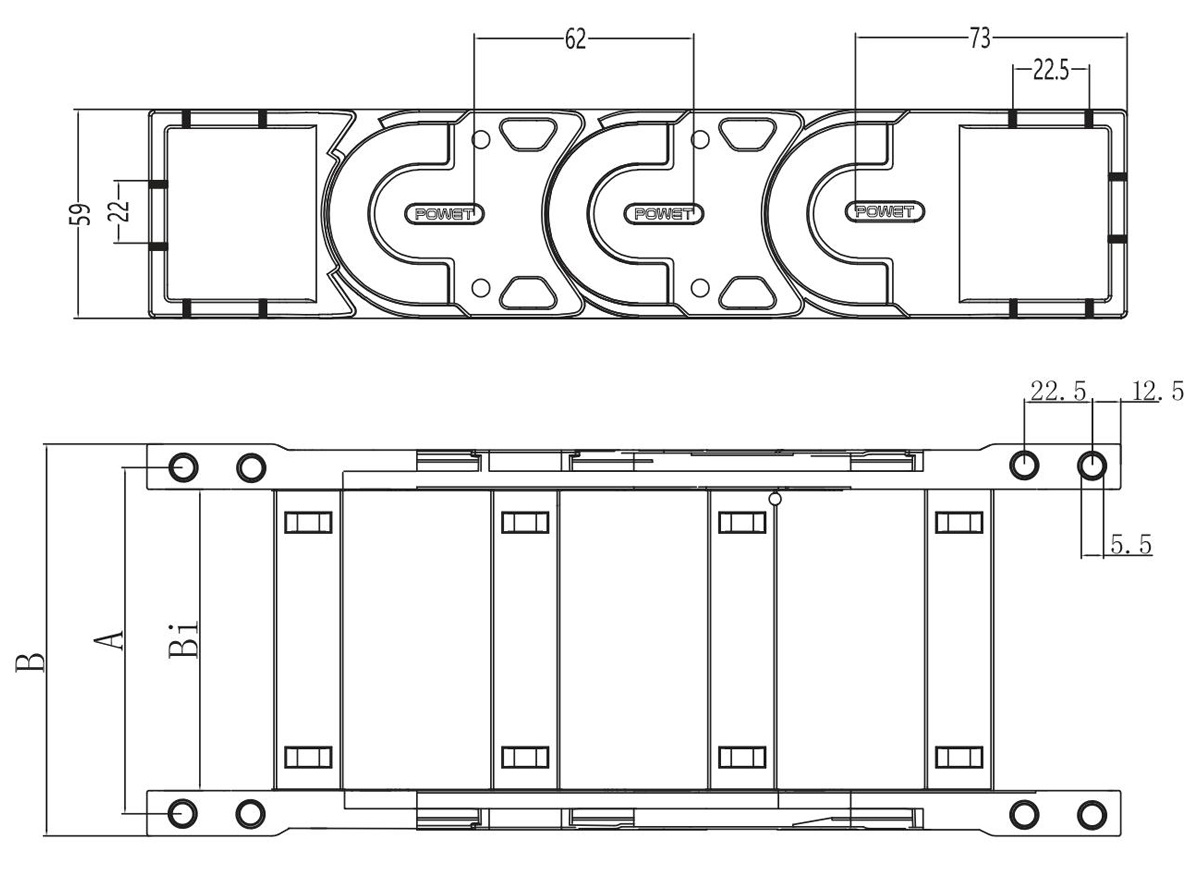

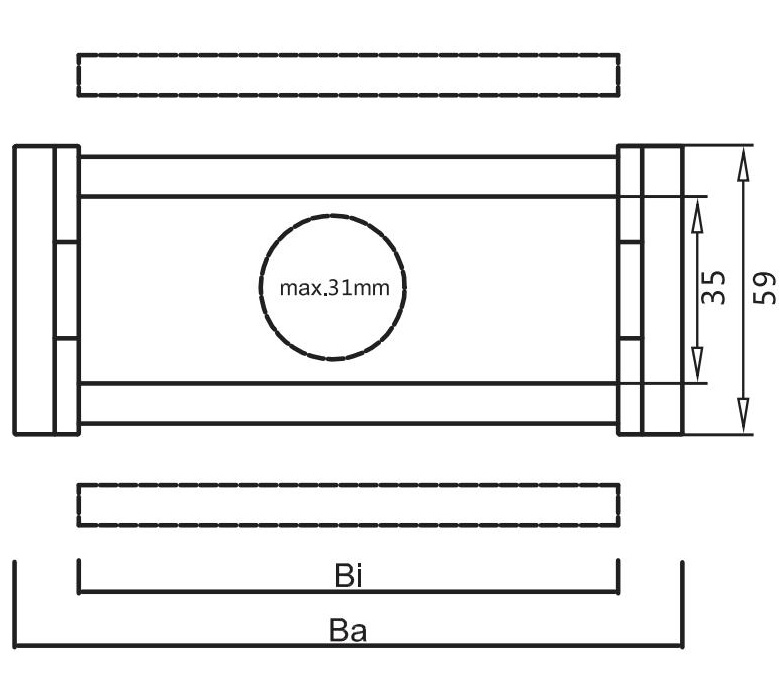

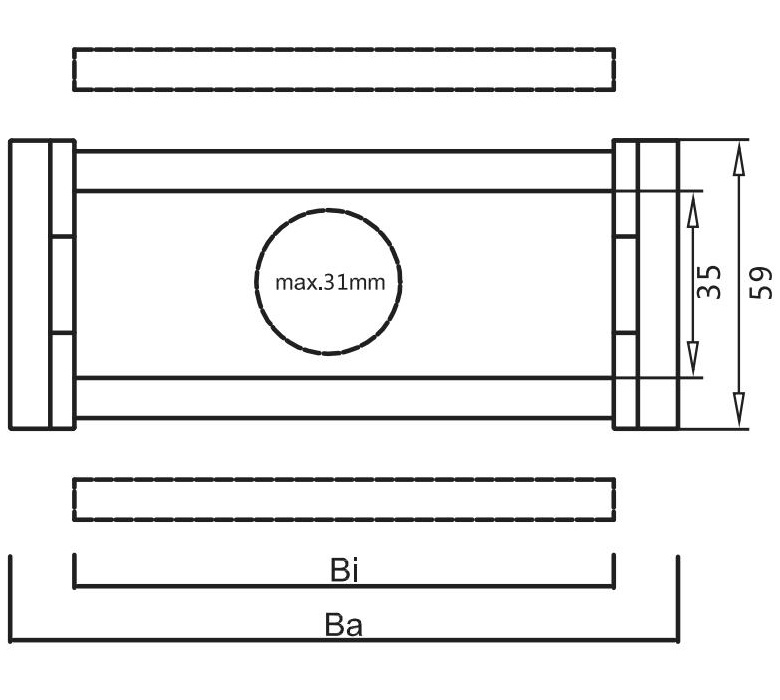

▍P35系列：产品规格
P35- 开放式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
P35.50.R
50
72
75
100
125
150
175
200
225
250
300
P35.75.R
75
97
75
100
125
150
175
200
225
250
300
P35.100.R
100
122
75
100
125
150
175
200
225
250
300
P35.125.R
125
147
75
100
125
150
175
200
225
250
300
P35.150.R
150
172
75
100
125
150
175
200
225
250
300
P35.175.R
175
197
75
100
125
150
175
200
225
250
300
P35.200.R
200
222
75
100
125
150
175
200
225
250
300
P35.250.R
250
272
75
100
125
150
175
200
225
250
300
P35.275.R
275
297
75
100
125
150
175
200
225
250
300
P35.300.R
300
322
75
100
125
150
175
200
225
250
300

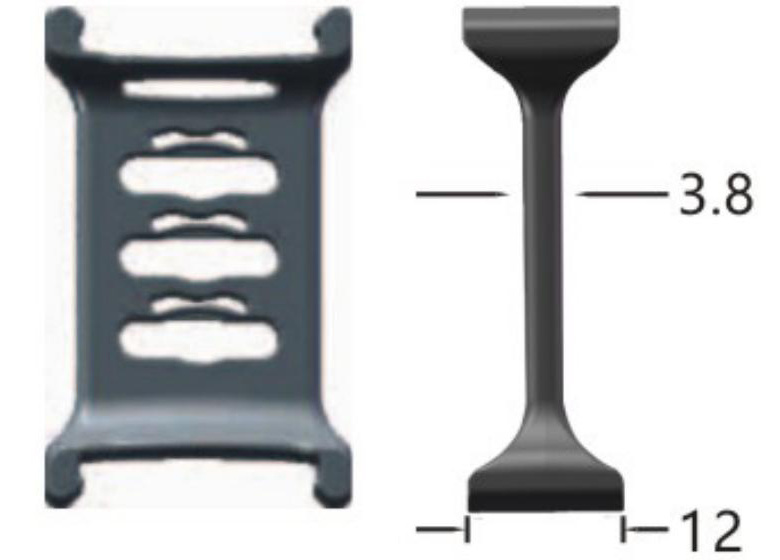

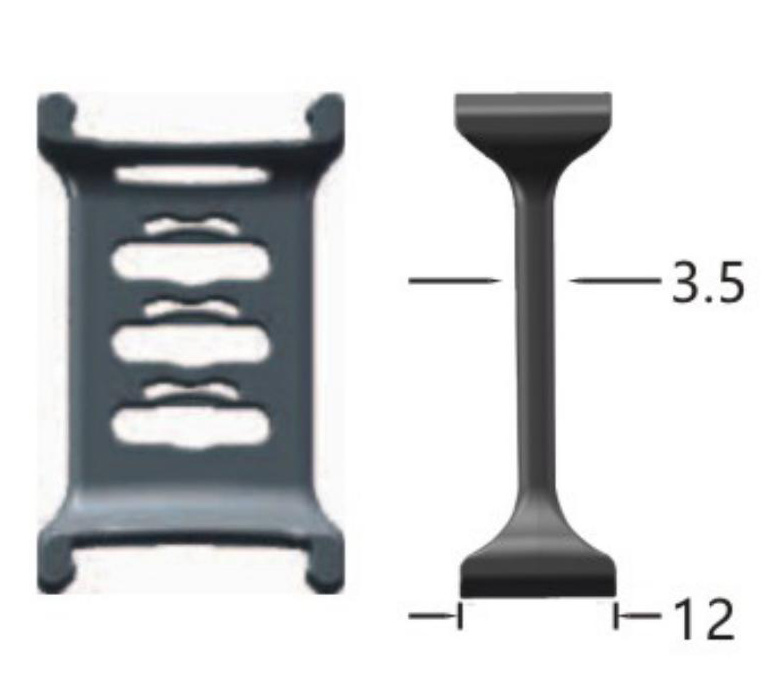

竖向分隔 P35.1
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上

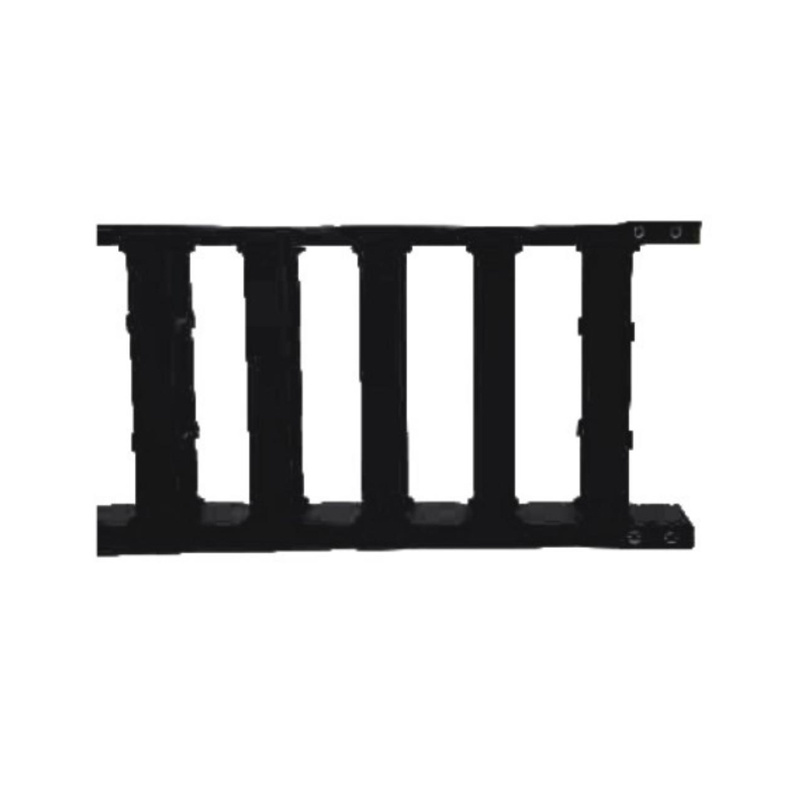

固定式竖向分隔 P35.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动

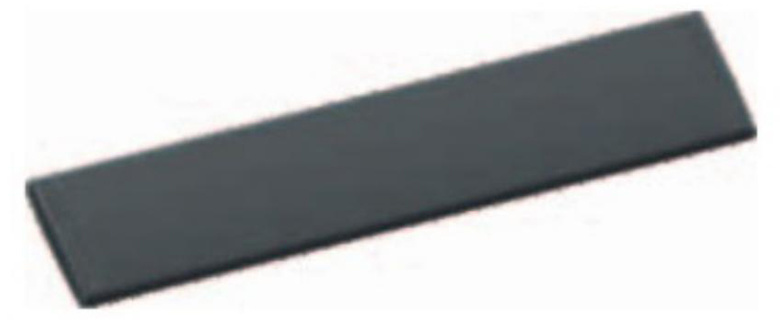

■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： PH35.L

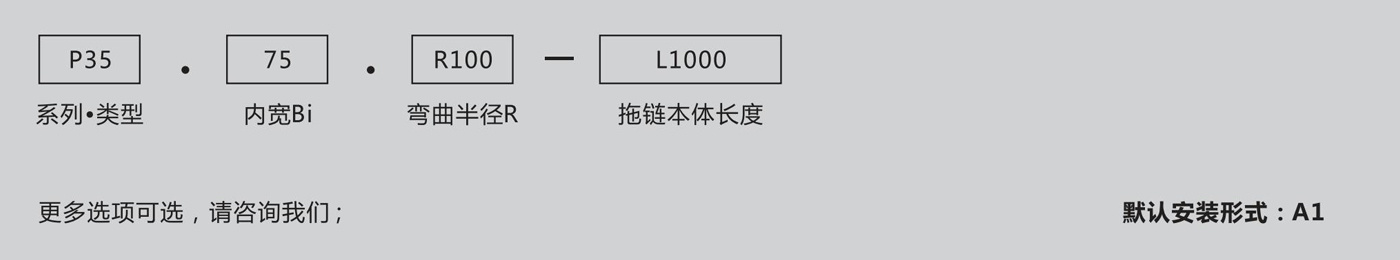

▍拖链订购示例

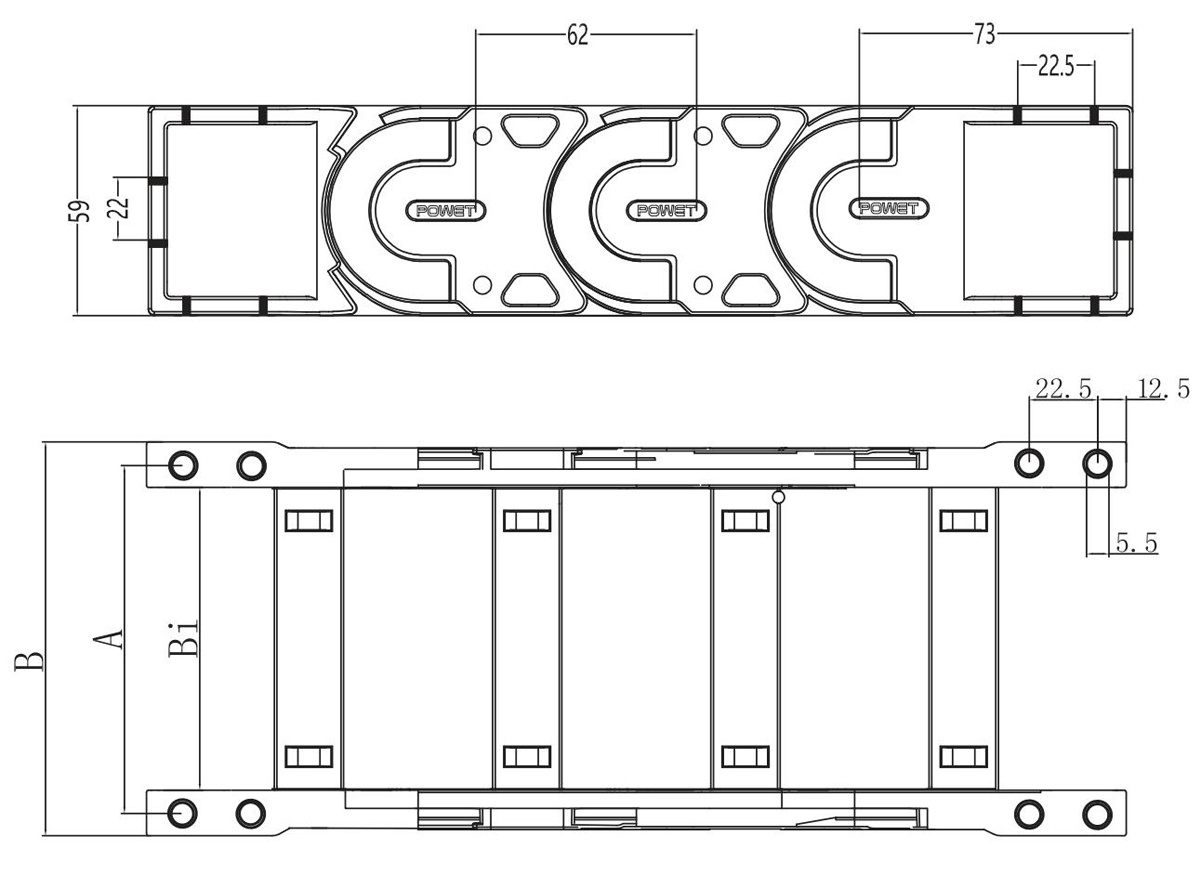

▍P35系列：接头
接头- 开放式
■ 用于P35系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式（标准）和固定式两种可能
活动接头-推荐用于架空应用和滑行应用
固定式接头-推荐用于竖直悬挂和站立应用内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
P350.050.A
P350.050.A.Z
P351.050.A
P351.050.A.Z
64
76
75
P350.075.A
P350.075.A.Z
P351.075.A
P351.075.A.Z
89
101
100
P350.100.A
P350.100.A.Z
P351.100.A
P351.100.A.Z
114
126
125
P350.125.A
P350.125.A.Z
P351.125.A
P351.125.A.Z
139
151
150
P350.150.A
P350.150.A.Z
P351.150.A
P351.150.A.Z
164
176
175
P350.175.A
P350.175.A.Z
P351.175.A
P351.175.A.Z
189
201
200
P350.200.A
P350.200.A.Z
P351.200.A
P351.200.A.Z
214
226
250
P350.250.A
P350.250.A.Z
P351.250.A
P351.250.A.Z
264
276
275
P350.275.A
P350.275.A.Z
P351.275.A
P351.275.A.Z
289
301
300
P350.300.A
P350.300.A.Z
P351.300.A
P351.300.A.Z
314
326

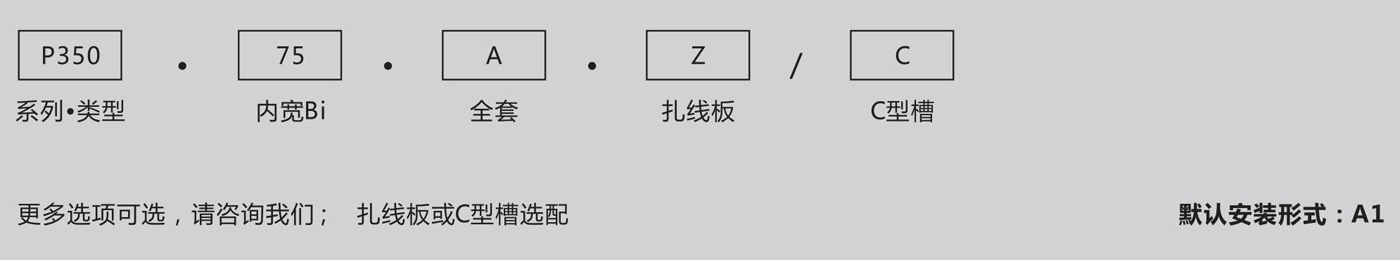

▍接头订购示例
▍PF35系列：产品规格
PF35- 封闭式
拖链代码
Bi
Ba
R
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
PF35.50.R
50
72
100
125
150
175
200
225
300
-
-
PF35.75.R
75
97
100
125
150
175
200
225
300
-
-
PF35.100.R
100
122
100
125
150
175
200
225
300
-
-
PF35.125.R
125
147
100
125
150
175
200
225
300
-
-
PF35.150.R
150
172
100
125
150
175
200
225
300
-
-
*PF35.175.R
175
197
100
125
150
175
200
225
300
-
-
*PF35.200.R
200
222
100
125
150
175
200
225
300
-
-
竖向分隔G35.1
■ 适用于几乎所有应用
■ 易于装配和拆卸
■ 可灵活调节位置
■ 宽基角、可靠地安装在横杆上
固定式竖向分隔G35.2
■ 适用于侧向安装或极高负载
■ 安装后不能移动
■ 宽基角、可靠地安装在横杆上横向分隔
订购示例： GH35.L

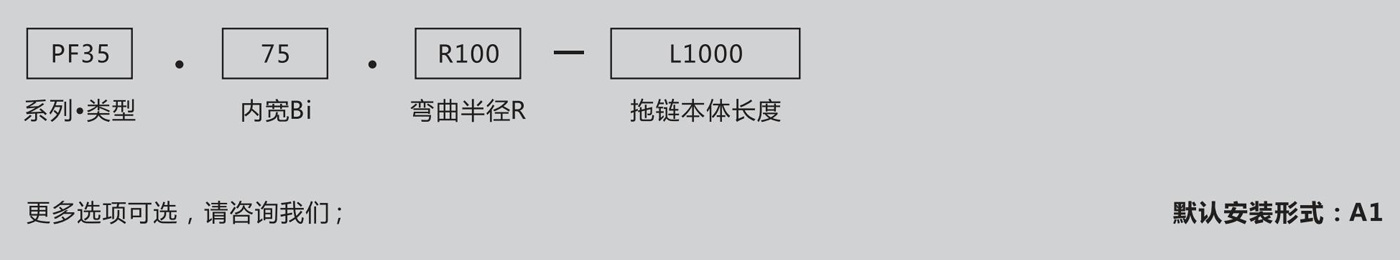

▍拖链订购示例
▍PF35系列：接头
接头- 封闭式
■ 用于PF35系列
■ 可从底部、顶部、端面三个位置固定
■ 活动式(标准)和固定式两种可能活动接头- 推荐用于架空应用和滑行应用
固定式接头- 推荐用于竖直悬挂和站立应用
内宽
固定式接头代码
活动式接头代码
A
B
mm
不带扎线版
带扎线版
不带扎线版
带扎线版
(mm)
(mm)
50
P350.050.A
P350.050.A.Z
P351.050.A
P351.050.A.Z
64
76
75
P350.075.A
P350.075.A.Z
P351.075.A
P351.075.A.Z
89
101
100
P350.100.A
P350.100.A.Z
P351.100.A
P351.100.A.Z
114
126
125
P350.125.A
P350.125.A.Z
P351.125.A
P351.125.A.Z
139
151
150
P350.150.A
P350.150.A.Z
P351.150.A
P351.150.A.Z
164
176
*175
P350.175.A
P350.175.A.Z
P351.175.A
P351.175.A.Z
189
201
*200
P350.200.A
P350.200.A.Z
P351.200.A
P351.200.A.Z
214
226

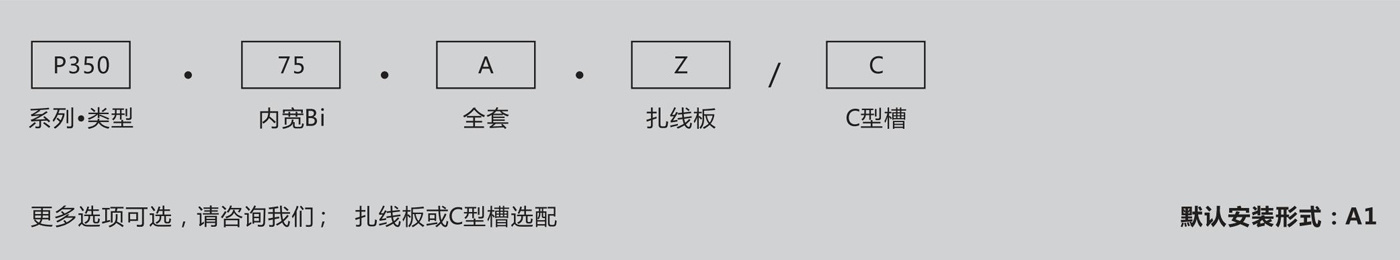

▍接头订购示例
